模拟电路辅导是电子工程、自动化、通信工程等专业学习中不可或缺的一环，它帮助学生从理论走向实践，理解电路中信号的传输、变换与放大等核心问题，由于模拟电路涉及的概念抽象、电路复杂多变，许多学生在学习过程中常感到困惑，因此有效的辅导需要结合理论解析、实例分析、工具应用和实践指导，帮助学生建立系统化的知识框架,提升解决实际问题的能力。
模拟电路辅导的核心内容
模拟电路的核心研究对象是连续变化的模拟信号，其辅导内容需围绕基础理论、典型电路、分析方法及实践应用展开，半导体器件是模拟电路的基础，包括二极管、双极结型晶体管（BJT）和场效应管（FET），辅导中需重点讲解器件的工作原理、特性曲线（如BJT的输入/输出特性、MOSFET的转移特性）及参数（如β、gm、Vth等），并结合实际应用场景（如二极管的整流、钳位作用，BJT的放大区工作条件）帮助学生理解器件在电路中的功能，在分析共射极放大电路时，需引导学生理解静态工作点（Q点）的设置对放大性能的影响，并通过图解法和小信号模型法计算电压增益、输入输出电阻等关键指标。
典型单元电路是模拟电路的“积木”，包括基本放大电路（共射、共集、共基）、运算放大器（Op-Amp）及其应用（比例、加法、积分、微分电路）、滤波器（低通、高通、带通）、振荡器（RC、LC、晶体振荡器）等，辅导中需结合电路结构，分析其工作原理、频率特性及设计要点，以运算放大器为例，需强调“虚短”和“虚断”的概念在理想运放分析中的应用，并通过实例引导学生掌握负反馈电路的稳定性判断方法（如波特图分析、相位裕度计算），对于滤波器设计，可借助表格对比不同类型滤波器的传递函数、截止频率及幅频特性特点,帮助学生快速掌握核心差异。
模拟电路辅导的有效方法
模拟电路的学习需要理论与实践紧密结合，辅导方法应注重直观化和互动性，在理论讲解阶段，可采用“问题驱动式”教学，例如提出“如何设计一个增益为100、带宽为1kHz的低噪声放大器？”等问题，引导学生推导出电路结构中电阻、电容的取值范围，并理解元器件参数对性能的影响，借助Multisim、LTspice等仿真工具，让学生通过搭建虚拟电路观察波形变化（如失真现象、频率响应），将抽象的理论转化为直观的图形,加深对电路动态行为的理解。
在实践环节，辅导需强调动手能力的培养，在焊接放大电路实验中，指导学生排查常见故障（如静态工作点漂移、自激振荡），并通过示波器、信号发生器等仪器测量电路的实际参数，与仿真结果对比分析差异原因，案例教学也是有效手段，可选取实际工程问题（如音频放大器的设计、传感器信号调理电路的实现），引导学生从需求分析到电路设计、调试的全流程思考,培养工程思维。
模拟电路辅导中的常见难点与突破策略

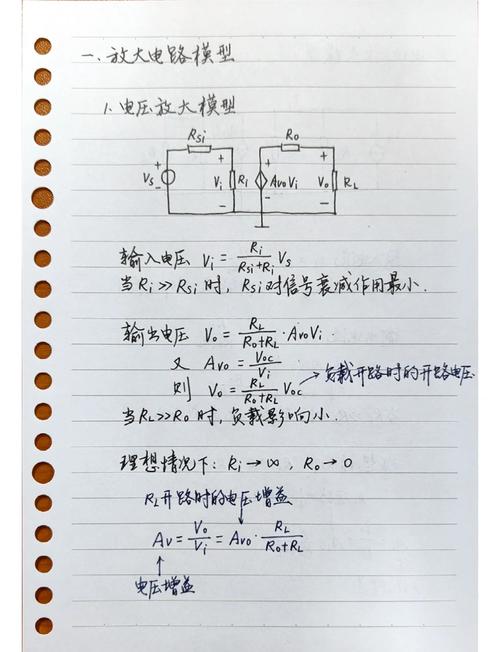

学生在学习模拟电路时常遇到的难点包括：小信号模型的理解与应用、频率响应分析、负反馈电路的稳定性判断等，针对小信号模型，可通过“等效替代”思想帮助学生简化分析，例如将BJT的be结等效为电阻rπ，ce结等效为受控电流源，结合具体电路（如分压式偏置电路）逐步推导输入输出电阻，对于频率响应，需强调电容在不同频段的影响（如耦合电容、旁路电容的低频特性，结电容的高频特性），并通过波特图绘制让学生直观看到截止频率、带宽与电路参数的关系。
负反馈电路的稳定性是另一难点，辅导时可引导学生从环路增益的幅频和相频特性入手，理解“增益裕度”和“相位裕度”的物理意义，并通过补偿技术（如主极点补偿、密勒补偿）的实例分析，掌握提升稳定性的方法，对于非线性电路（如比较器、波形发生器），需结合传输特性曲线讲解阈值电压、回差电压等概念,帮助学生理解电路的开关特性和状态转换过程。
模拟电路辅导的资源与工具推荐
为了提升辅导效果，可推荐以下资源：经典教材（如《模拟电子技术基础》童诗白、《Microelectronic Circuits》Adel Sedra）作为理论支撑；仿真软件（Multisim、LTspice）用于电路验证；在线平台（Coursera、edX上的模拟电路课程）拓展学习视野；实验套件（如模块化的放大器、滤波器设计板）强化实践操作，引导学生关注行业动态（如模拟集成电路设计的发展趋势），将理论知识与实际应用结合,激发学习兴趣。
相关问答FAQs
Q1：如何快速判断一个放大电路是否具有放大能力？
A：判断放大电路是否具有放大能力，需从静态和动态两方面分析，静态方面，检查晶体管是否工作在放大区（对于BJT，需满足发射结正偏、集电结反偏；对于MOSFET，需确保VGS> Vth且VDS> VGS-Vth），可通过测量静态工作点（如VCE、VDS）判断，动态方面，输入端加入小信号（如频率1kHz、幅度10mV的正弦波），用示波器观察输出端是否有放大且不失真的波形，同时计算电压增益（Av=Vout/Vin），若增益大于1且波形无明显失真,则电路具备放大能力。
Q2：模拟电路中“自激振荡”现象的成因及如何消除？
A：自激振荡是由于电路在无输入信号时仍输出特定频率的波形，通常由正反馈引起，成因包括：放大器内部存在寄生电容或电感，在高频段形成 unintended 正反馈路径；负反馈网络的相移在某个频率下达到180°，使原本的负反馈变为正反馈，消除方法包括：① 频率补偿：在运放或晶体管电路中接入补偿电容（如密勒电容），破坏自激振荡的相位条件；② 布局优化：减少电路中的寄生参数，如缩短引线长度、合理接地；③ 电源去耦：在电源端并联电容，避免电源内阻引起的耦合振荡，通过仿真测试（如AC扫描观察环路增益）可定位振荡频率,针对性设计补偿电路。
